Original ADO^®-FASSADENRINNEN / ENTWÄSSERUNGSRINNEN / STEINRINNEN

begehbare Rinnensysteme für ein optimales Ableiten von Oberflächenwasser

als Komplettrinnen mit unseren hochwertigen Abdeckrosten kombiniert

Unsere Original ADO^®-Fassadenentwässerungsrinnen passen sich optimal den baulichen Gegebenheiten an und können - aufgrund ihrer Konstruktion und einer flexiblen Höheneinstellung - übergangslos an Fassaden und an andere Bauelemente angearbeitet werden. Wir bieten starre und - mittels Stellfüßen - höhenverstellbare Ausführungen für begehbare Entwässerungslösungen der Belastungsklasse A 15.

Als Rinnenabdeckungen bieten wir mit unseren verschiedenen begehbaren Original ADO^®-Kammrosten / Linearrosten optisch sehr ansprechende Varianten, die als Komplettrinnen kombiniert sichere Entwässerungslösungen darstellen. Diese überzeugen durch eine Harmonie in Design und Funktion.

Neben diesen typischen Entwässerungsrinnen führen wir auch Rinnen für Steineinlagen. Unsere hochwertigen Original ADO^®-Steinrinnen stellen eine dezente und zudem effiziente Entwässerungslösung dar. Sie fügen sich stimmig in Belagsflächen ein und sorgen durch die flexible Konstruktion der Entwässerungsschlitze als Single-Schlitzrinnen oder Doppelschlitzrinnen für ein optimales Ableiten des Oberflächenwassers.

Auf dem breiten Gebiet der Entwässerung finden unsere Original ADO^®-Fassadenrinnen ihren Einsatz als:

✓ Terrassenrinnen, ✓ Balkonrinnen, ✓ Kastenrinnen, ✓ Flachrinnen, ✓ Ablaufrinnen auf Dachterrassen, Hofflächen und in Loggien, ✓ Drainagerinnen im Galabau

und in vielen weiteren Bereichen

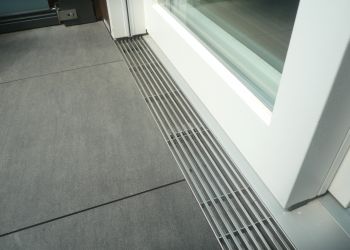

ADO Fassadenentwässerungsrinne mit Kammrost

Referenz: Feldmühlplatz, Düsseldorf - FRI-H

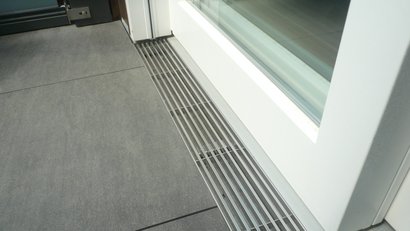

Referenz: Dachterrasse, Lingen - FRI-S

Ihr direkter Kontakt zu uns:

+49 5937 8121

Anfrage

Ohne die Funktion zu vernachlässigen, versuchen wir, jeden Kundenwunsch umzusetzen. Dabei sorgen wir auch für Barrierefreiheit z. B. vor Terrassen- und Balkontüren. Wir fertigen nach Ihren objektbezogenen Vorgaben und bieten eine große Bandbreite an Ausführungsmöglichkeiten:

Materialien:

Rinnenkörper aus mehrfach gekantetem Edelstahl (W.-Nr.: 1.4301) in 1 mm Stärke, mit Querstreben und Endblechen, mit filigraner Rahmenkante zur übergangslosen Anarbeitung an die Fassade und an andere Bauteile

Ausführungen:

starre Rinnen oder
höhenverstellbare Rinnen - mittels integrierter Stellfüße zum optimalen Ausgleich des Gefälles bzw. Höhenniveaus
und darüber hinaus:

• viele objektbezogene Optionen:

ADO Fassadenrinnen in vielen Ausführungen

• gerade und polygonal

• Gehrungen in beliebigen Winkeln

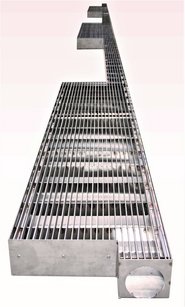

• Ausschnitte und Aussparungen (z. B. für Fallrohre) nach Zeichnung

• Abflüsse an Wunschpositionen (nach unten, seitlich oder stirnseitig)

• Sonderwünsche

• zwei unterschiedliche Systeme der Entwässerung:

• geschlossene Entwässerungsrinne (nicht abgedichtet):	• geschlitzte / perforierte Drainagerinne:

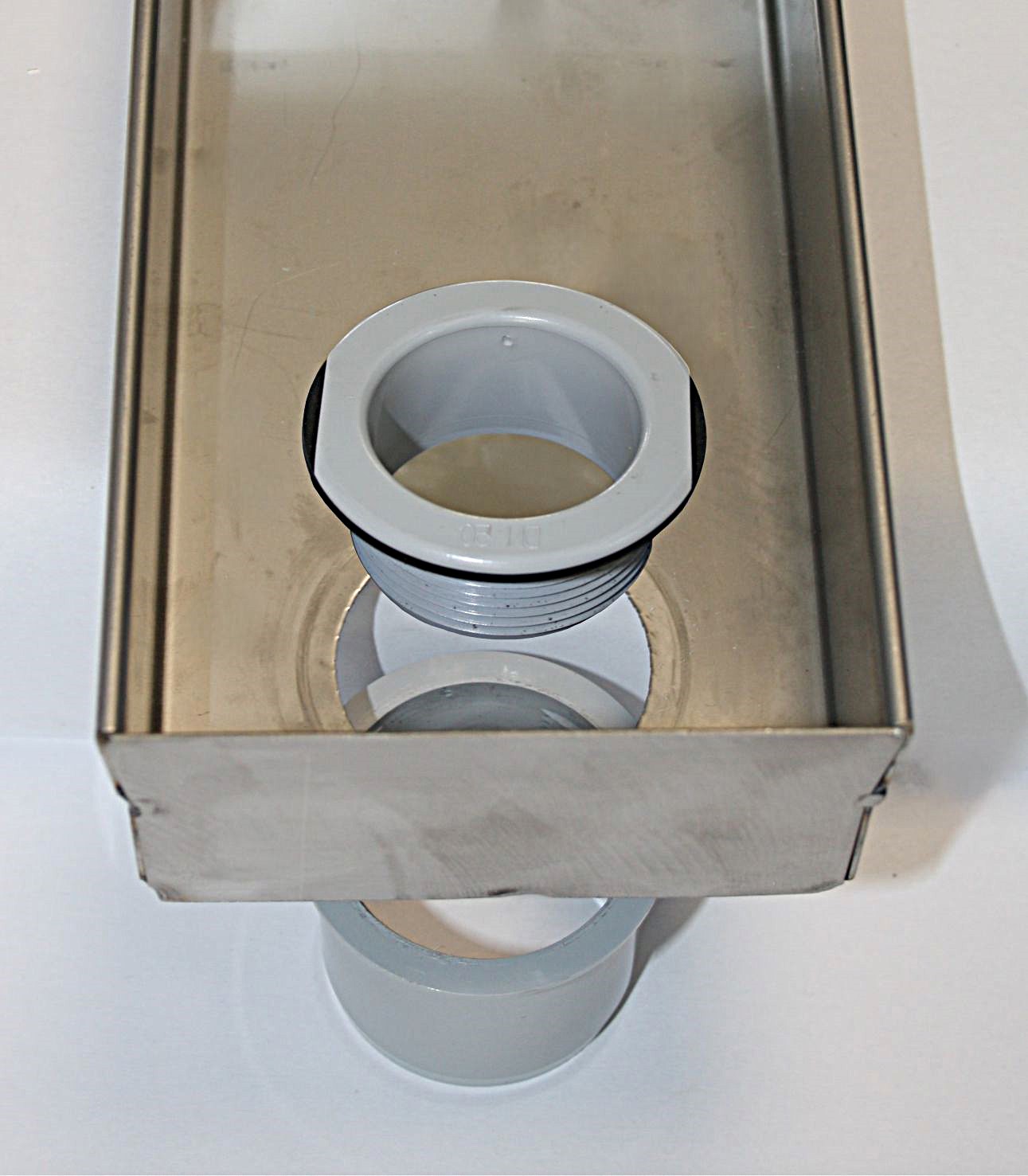

Eingearbeitete Ablaufstutzen transportieren das Regenwasser in dafür vorgesehene Kanalsysteme oder Sickerschächte.	Über eingearbeitete Schlitze (einseitig oder beidseitig) kann das Regenwasser direkt in das umgebende Kiesbett abgeleitet werden.

• Doppelfunktion - auch als Schiebelädenführung:

	Unsere Original ADO^®-Fassadenrinnen können unter Schiebeläden-konstruktionen - auch als Flachrinnen - verbaut werden. Für diesen Einsatzzweck sind unsere Original ADO^®-Kammroste so konstruiertert, dass sie in Doppelfunktion die untere Führung der Schiebeläden übernehmen. Es stehen verschiedene Bauarten zur Auswahl.

Wir versuchen, ohne die Funktion zu vernachlässigen, jeden Kundenwunsch umzusetzen. Dabei sorgen wir auch für Barrierefreiheit z. B. vor Terrassen- und Balkontüren. Wir fertigen nach Ihren objektbezogenen Vorgaben und bieten eine Vielzahl an Ausführungsmöglichkeiten:

Materialien:

Rinnenkörper aus mehrfach gekantetem Edelstahl (W.-Nr.: 1.43401) in 1 mm Stärke, mit Querstreben und Endblechen, mit filigraner Rahmenkante zur übergangslosen Anarbeitung an die Fassade und an andere Bauteile

Ausführungen:

starre Rinnen oder
höhenverstellbare Rinnen (mittels integrierter Stellfüße zum optimalen Ausgleich des Gefälles bzw. Höhenniveaus)
viele objektbezogene Optionen:

• gerade und polygonal

• Gehrungen in beliebigen Winkeln

• Ausschnitte und Aussparungen (z. B. für Fallrohre) nach Zeichnung

• Abflüsse an Wunschpositionen (nach unten, seitlich oder stirnseitig)

• Sonderwünsche

• zwei unterschiedliche Systeme der Entwässerung:

• als geschlossene Entwässerungsrinne (nicht abgedichtet):	• als geschlitzte / perforierte Drainagerinne:

Das Regenwasser wird über eingearbeitete Ablaufstutzen in dafür vorgesehene Kanalsysteme oder Sickerschächte transprtiert.	Eingearbeitete Schlitze (einseitig oder beidseitig) leiten das Regenwasser direkt in das umgebende Kiesbett ab.

• in Doppelfunktion - auch als untere Führung für Schiebeläden:

ADO Fassadenrinne mit Schiebelädenführung

ADO Fassadenrinne mit Führung für Schiebläden

ADO Fassadenrinne und Schiebelädenführung

Unsere Original ADO^®-Fassadenrinnen können unter Schiebelädenkonstruktionen - auch als Flachrinnen - verbaut werden. Für diesen Einsatzzweck sind unsere Original ADO^®-Kammroste so konstruiertert, dass sie in Doppelfunktion die untere Führung der Schiebeläden übernehmen. Es stehen verschiedene Bauarten zur Auswahl.

Übersicht unserer verschiedenen Bauarten:

Profil

Bauart

Ausführungen

Eigenschaften

Original ADO^®-Fassadenrinne/Entwässerungsrinne

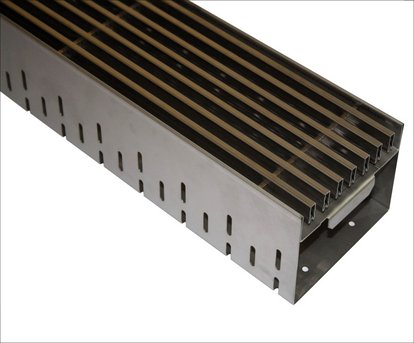

FRI-S (starr)

starrer Rinnenkörper

- aus Edelstahlblech (W.-Nr.: 1.4301), 1 mm Stärke, mehrfach gekantet

- mit filigraner Rahmenkante, Querverstrebungen und Endblechen

- in Standardmaßen oder passend zur Fassade - millimetergenaue Maßanfertigung

durch Unterfütterung im Kies- oder Mörtelbett kann ein geringes Höhenniveau ausgeglichen werden

Höhe:	• ab 50 mm bis Breite
Breite:	• ab 80 mm
max. Stücklängen (Teilstück):
	• 2.450 mm (zusammenschraubbar) + Restpassmaß

kundenspezifisch konstruierte Rinnensysteme
passgenaue Komplettlösungen mit unseren Kammrosten - auch als untere Führung für Schiebeläden
begehbar (Belastungsklasse A 15)
übergangslose Anarbeitung an die Fassade oder an andere Bauteile
Perforation: · ohne (nicht abgedichtet) | · einseitig | · beidseitig
Abflussstutzen: · ohne oder · mit (an Wunschposition und mit Ausrichtung: · nach unten, · seitlich oder · stirnseitig)
viele weitere Ausführungsvarianten und Sonderwünsche nach Ihren Vorgaben

⇒ mehr Details über FRI-S

Original ADO^®-Fassadenrinne/Entwässerungsrinne

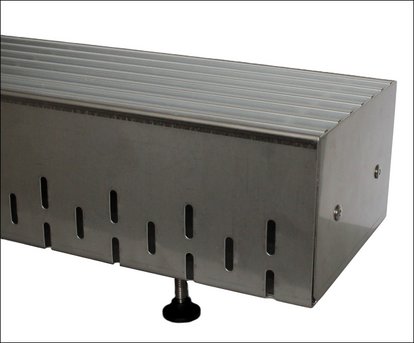

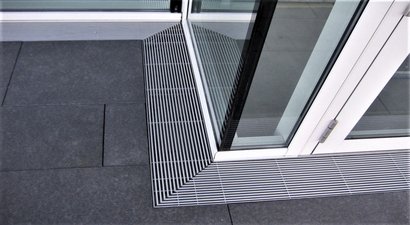

FRI-H (höhenverstellbar)

höhenverstellbarer Rinnenkörper

- aus Edelstahlblech (W.-Nr.: 1.4301), 1 mm Stärke, mehrfach gekantet

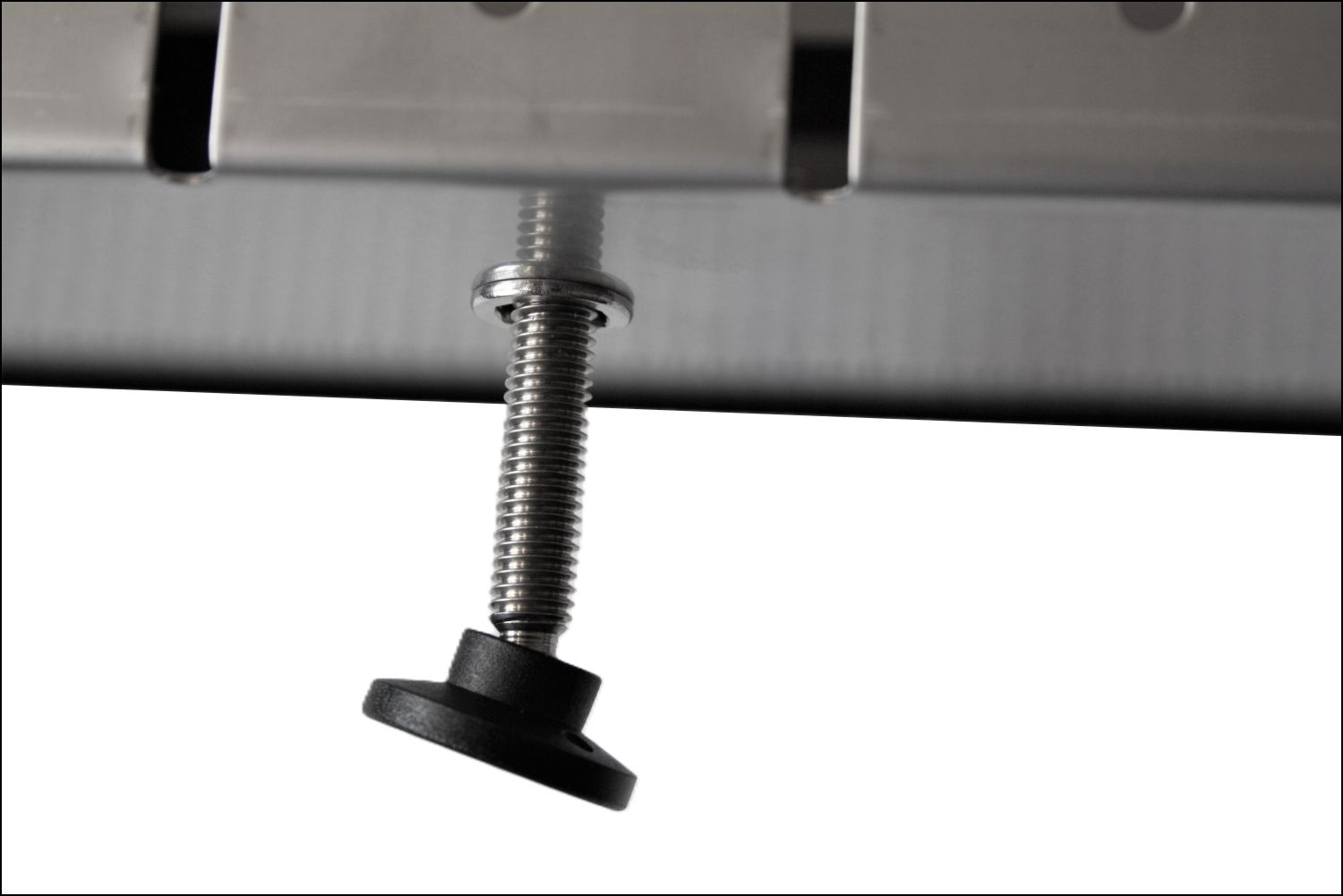

- mit integrierten Stellfüßen aus V2A mit flexiblem Gelenkfuß

- mit filigraner Rahmenkante, Querverstrebungen und Endblechen

- in Standardmaßen oder passend zur Fassade - millimetergenaue Maßanfertigung

variable Höheneinstellungen gewähleisten ein optimales Anpassen an bauliche Höhenniveaus

Höhe:	• ab 65 mm inkl. Stellfüßen bis Breite
Höheneinstellung Stellfuß:
	• von 15 - 45 mm
Breite:	• ab 80 mm
max. Stücklängen (Teilstück):
	• 2.450 mm (zusammenschraubbar) + Restpassmaß

kundenspezifisch konstruierte Rinnensysteme
passgenaue Komplettlösungen mit unseren Kammrosten - auch als untere Führung für Schiebeläden
begehbar (Belastungsklasse A 15)
übergangslose Anarbeitung an die Fassade oder an andere Bauteile
Perforation: · ohne (nicht abgedichtet) | · einseitig | · beidseitig
Abflussstutzen: · ohne oder · mit (an Wunschposition und mit Ausrichtung: · nach unten, · seitlich oder · stirnseitig)
viele weitere Ausführungsvarianten und Sonderwünsche nach Ihren Vorgaben

⇒ mehr Details über FRI-H

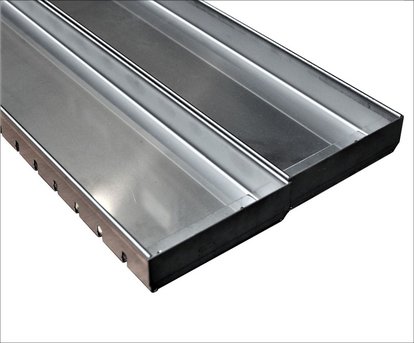

Original ADO^®-Flachrinne/Fassadenrinne/Entwässerungsrinne

FRI-U (starr)

niedriger Rinnenkörper als U-Profil

- aus Edelstahlblech (W.-Nr.: 1.4301) als U-Profil, 1 mm Stärke, mehrfach gekantet

- mit filigraner Rahmenkante, Querverstrebungen und Endblechen

- in Standardmaßen oder passend zur Fassade - millimetergenaue Maßanfertigung

kompakte Konstruktion mit sehr geringer Aufbauhöhe
durch Unterfütterung im Kies- oder Mörtelbett kann ein geringes Höhenniveau ausgeglichen werden

Höhe:	• 30 - 50 mm
Breite:	• mind. ≥ Höhe
max. Stücklängen (Teilstück):
	• 2.450 mm (zusammenschraubbar) + Restpassmaß

Konstruktionsvariante
begehbar (Belastungsklasse A 15)
passgenaue Komplettlösungen mit unseren Kammrosten - auch als untere Führung für Schiebeläden (Rinnenhöhe mind. 40 mm)
übergangslose Anarbeitung an die Fassade oder an andere Bauteile
Perforation: · ohne (nicht abgedichtet) | · einseitig | · beidseitig
Abflussstutzen: · ohne oder · mit (an Wunschposition und mit Ausrichtung: · nach unten, · seitlich oder · stirnseitig)
viele weitere Ausführungsvarianten und Sonderwünsche nach Ihren Vorgaben

⇒ mehr Details über FRI-U

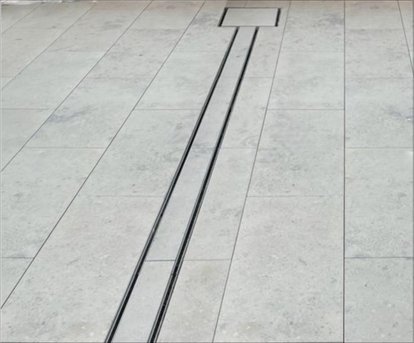

Original ADO^®-Steinrinne / Rinne für Steineinlage

FRI-SU

starrer Rinnenkörper

- aus Edelstahlblech (W.-Nr.: 1.4301), 1 mm Stärke, mehrfach gekantet

- mit filigraner Rahmenkante und Endblechen

- mit U-Profil als Einlegewanne zur Aufnahme der Plattenbeläge

- mit Querverstrebungen zur Wannenaufnahme

- in Standardmaßen oder passend zur Fassade - millimetergenaue Maßanfertigung

mit Single-Schlitz oder Doppelschlitz zur effizienten Wasserableitung

Belagsstärken:
	• 10 mm \| • 20 mm \| • 30 mm u. a.
Steinrinnenkörper:
Höhe:	• ab 60 mm
Breite:	• mind. ≥ Höhe
max. Stücklängen (Teilstück):
	• 2.450 mm (zusammenschraubbar) + Restpassmaß

moderne und dezente Gestaltung
harmonische Kombination von Edelstahl und Belag
begehbar (Belastungsklasse A 15)
übergangslose Anarbeitung an objektbezogene Situationen
Perforation Steinrinne: · ohne (nicht abgedichtet) | · einseitig | · beidseitig
Perforation Einlewgewanne im Boden
Abflussstutzen: · ohne oder · mit (an Wunschposition und mit Ausrichtung: · nach unten, · seitlich oder · stirnseitig)
viele weitere Ausführungsvarianten und Sonderwünsche nach Ihren Vorgaben

⇒ mehr Details über FRI-SU

Original ADO^®-Fassadenrinne/Entwässerungsrinne

FRI-S (starr)

starrer Rinnenkörper

- aus Edelstahlblech (W.-Nr.: 1.4301), 1 mm Stärke, mehrfach gekantet

- mit filigraner Rahmenkante, Querverstrebungen und Endblechen

- in Standardmaßen oder passend zur Fassade - millimetergenaue Maßanfertigung

Ausführungen:

- durch Unterfütterung im Kies- oder Mörtelbett kann ein geringes Höhenniveau ausgeglichen werden

Eigenschaften:

begehbar (Belastungsklasse A 15)
Höhe: mind. 50 mm bis Breite
Breite: ab 80 mm
max. Stücklängen (Teilstück) der Rinne: 1.950 mm bzw. 2.450 mm (zusammen-schraubbar)
Sonderwünsche nach Ihren Vorgaben

⇒ mehr Details über FRI-S

Original ADO^®-Fassadenrinne/Entwässerungsrinne

FRI-H (höhenverstellbar)

höhenverstellbarer Rinnenkörper

- aus Edelstahlblech (W.-Nr.: 1.4301), 1 mm Stärke, mehrfach gekantet

- mit integrierten Stellfüßen aus V2A mit flexiblem Gelenkfuß

- mit filigraner Rahmenkante, Querverstrebungen und Endeblechen

- in Standardmaßen oder passend zur Fassade - millimetergenaue Maßanfertigung

Ausführungen:

- variable Höheneinstellungen gewährleisten ein optimales Anpassen an bauliche Höhenniveaus

Eigenschaften:

begehbar (Belastungsklasse A 15)
Höhe: ab 65 mm inkl. Stellfüße bis Breite
Breite: ab 80 mm
max. Stücklängen (Teilstück) der Rinne: 1.950 mm bzw. 2.450 mm (zusammen-schraubbar)
Sonderwünsche nach Ihren Vorgaben

⇒ mehr Details über FRI-S

Original ADO^®-Flachrinne/Fassadenrinne/Entwässerungsrinne

FRI-U (starr)

niedriger Rinnenkörper als U-Profil

- aus Edelstahlblech (W.-Nr.: 1.4301), 1 mm Stärke, mehrfach gekantet

- mit filigraner Rahmenkante, Querverstrebungen und Endblechen

- in Standardmaßen oder passend zur Fassade - millimetergenaue Maßanfertigung

Ausführungen:

- kompakte Konstruktion mir sehr geringer Aufbauhöhe

- durch Unterfütterung im Kies- oder Mörtelbett kann ein geringes Höhenniveau ausgeglichen werden

Eigenschaften:

begehbar (Belastungsklasse A 15)
Höhe: 30 bis 50 mm bis Breite
Breite: mind. ≥ Höhe
max. Stücklängen (Teilstück) der Rinne: 1.950 mm bzw. 2.450 mm (zusammen-schraubbar)
Sonderwünsche nach Ihren Vorgaben

⇒ mehr Details über FRI-U

Original ADO^®-Steinrinne / Rinnen für Steineinlage

FRI-SU

starrer Rinnenkörper

- aus Edelstahlblech (W.-Nr.: 1.4301), 1 mm Stärke, mehrfach gekantet

- mit filigraner Rahmenkante und Endblechen

- mit U-Profil zur Aufnahme der Plattenbeläge

- mit Querverstrebungen zur Wannenaufnahme

- in Standardmaßen oder passend zur Fassade - millimetergenaue Maßanfertigung

Ausführungen:

- mit Single-Schlitz (einseitig) oder

- Doppelschlitz (beidseitig) zur effizienten Wasseraufnahme

Eigenschaften:

begehbar (Belastungsklasse A 15)
Höhe: ab 60 mm
Breite: mind. ≥ Höhe
max. Stücklängen (Teilstück) der Rinne: 1.950 mm bzw. 2.450 mm (zusammen-schraubbar)
Sonderwünsche nach Ihren Vorgaben

⇒ mehr Details über FRI-SU

Original ADO^®-Kammroste / Linearroste in großer Auswahl

Als Abdeckroste für unserer Original ADO^®-Fassadenrinnen empfehlen wir unsere Original ADO^®-Kammroste mit Stabverlauf in Längsrichtung.

Die folgenden Ausführungen sind besonders geeignet und können, aufgrund der Material- und Profilauswahl sowie der verschiedenen Oberflächenausführungen, architektonisch der Fassade angepasst werden:

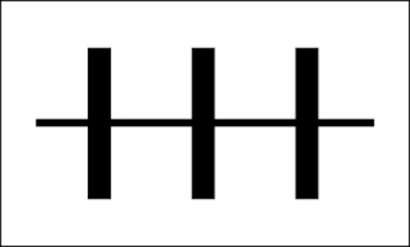

Original ADO®-Kammroste KR®-Alu und KR®-V2A

aus Aluminium	aus Edelstahlt
S = 3 / 4 mm	S = 3 / 4 mm
B = 15 / 20 / 25 / 30 / 40 mm	B = 15 / 20 / 25 / 30 mm
Oberflächen-ausführungen: roh natur eloxiert (E6/EV1) eloxiert nach Wahl pulverbe-schichtet nach Wahl	Oberflächen-ausführungen: roh gebeizt
Zur Bauart: KR^®-Alu	Zur Bauart: KR^®-V2A

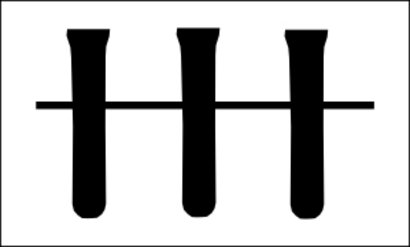

Original ADO®-Kammroste KR®-Alu-T

aus Aluminium

S = 5,5 mm

B = 18 / 20 / 22 mm

Oberflächenausführungen:

roh
natur eloxiert (E6/EV1)
eloxiert nach Wahl
pulverbeschichtet nach Wahl

Zur Bauart:

KR^®-Alu-T

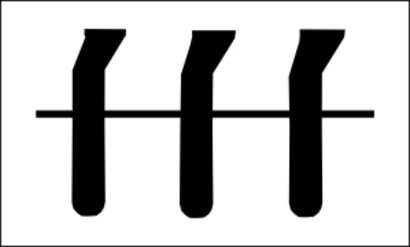

Original ADO®-Kammroste KR®-Alu-TS

aus Aluminium

S = 5,5 mm

B = 18 mm

Oberflächenausführungen:

roh
natur eloxiert (E6/EV1)
eloxiert nach Wahl
pulverbeschichtet nach Wahl

Zur Bauart:

KR^®-Alu-TS

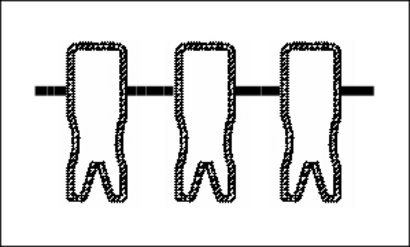

Original ADO®-Kammroste KR®-6-Alu und KR®-6-V2A

aus Aluminium	aus Edelstahl
S = 6 mm	S = 6 mm
B = 16 mm	B = 16 mm
Oberflächen-ausführungen: roh natur eloxiert (E6/EV1) eloxiert nach Wahl pulverbe-schichtet nach Wahl	Oberflächen-ausführung: roh
Zur Bauart: KR^®-6-Alu	Zur Bauart: KR^®-6-V2A
