Original ADO^®-Lüftungsgitter aus Alu / Lineargitter

Wir kombinieren filigranes Aussehen, optimale Luftzirkulation und guten Sichtschutz!

Unsere Original ADO^®-Lüftungsgitter stehen aus unterschiedlichen Aluminiumprofilen (Flachprofil, T-Profil, TS-Profil und Vollmaterial in S-Form) mit längslaufenden Vollprofilstäben zur Auswahl und zeichnen sich dadurch aus, dass sie sehr leicht und filigran sind. Konzipiert wurden diese Lamellengitter für den Einsatz als Zuluftgitter und Abluftgitter, stellen aber auch optisch hochwertige Lösungen als Designgitter z. B. als Wandverkleidungen dar. Sie überzeugen zudem als Designregalböden auch mit Lichteffekten z. B. im Ladenbau. Diese nicht begehbaren Gitter bieten sehr hochwertige Lösungen:

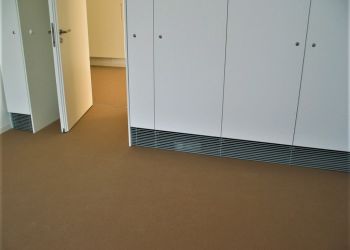

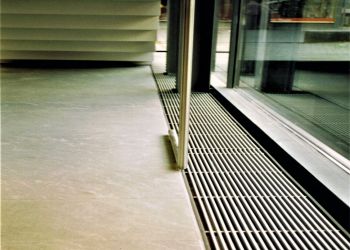

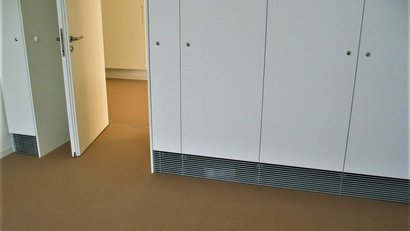

✓ für eine optimale Be- und Entlüftung in Wärmepumpen, Fensterbänken, Schaufenstern, Wärmebänken und Klimaanlagen, ✓ als Sichtschutz, ✓ im Kaminbau, ✓ als Entrauchungen, ✓ für Bodeneinbau, ✓ für Wandeinbau, ✓ für Schrankeinbau, ✓ für Türeinbau

und viele weitere Bereiche

Wir fertigen diese leichten, vielseitig einsetzbaren Lamellengitter in vielen Varianten. Sie überzeugen durch hohe Qualität und vielfältige Ausführungsmöglichkeiten:

Materialien:

Aluminium /AlMgSi 0,5) in unterschiedlichen Profilausführungen
große Auswahl der Oberflächenausführung und Farbe (Pulverbeschichtung und Eloxalqualität)

Ausführungen:

starr
Stabverlauf in Längs- oder Querrichtung
unterschiedliche Lamellenabstände für Luftdurchlässigheit
verschiedenen Befestigungslödungen mit Winkelrahmen (siehe unten auf der Seite)
große Auswahl an verschiedenen Original ADO^®-Rahmensystemen (siehe unten auf der Seite)

Diese leichten, vielseitig einsetzbaren Lamellengitter fertigen wir in vielen Varianten. Sie überzeugen durch hohe Qualität und vielfältige Ausführungsmöglichkeiten:

Materialien:

Aluminium /AlMgSi 0,5) in unterschiedlichen Profilausführungen
große Auswahl der Oberflächenausführung und Farbe (Pulverbeschichtung und Eloxalqualität)

Ausführungen:

starr
Stabverlauf in Längs- oder Querrichtung
unterschiedliche Lamellenabstände für Luftdurchlässigkeit
verschiedenen Befestigungslösungen mit Winkelrahmen (siehe unten auf der Seite)
große Auswahl an verschiedenen Original ADO^®-Rahmensystemen (siehe unten auf der Seite)

NEU IM SORTIMENT

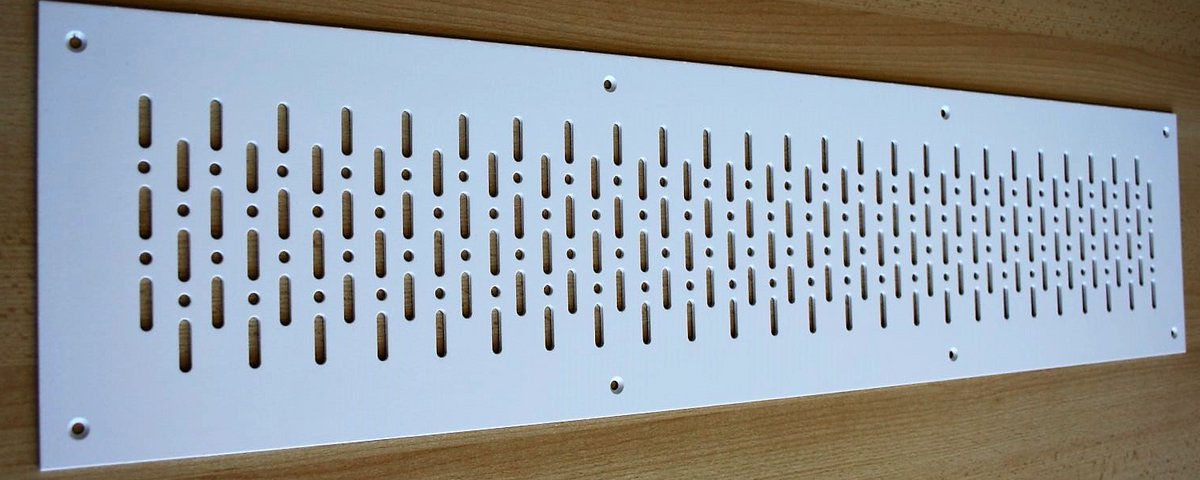

Original ADO^®-Schlitzblechgitter / Lüftungsprofil

- für Heizungs- und Lüftungskanäle -

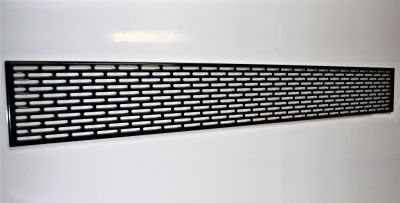

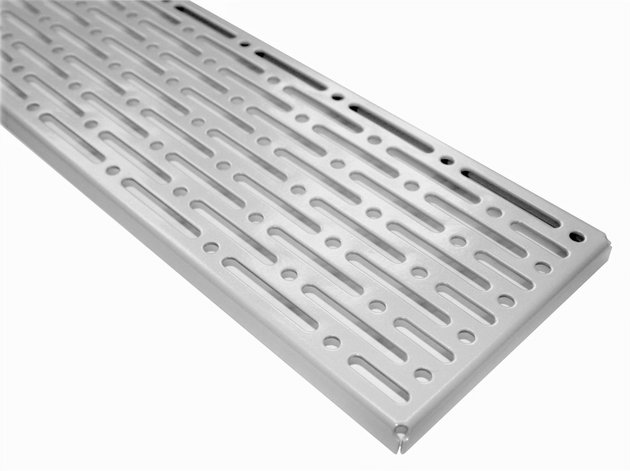

ADO Lüftungsprofil aus Aluminium Langloch

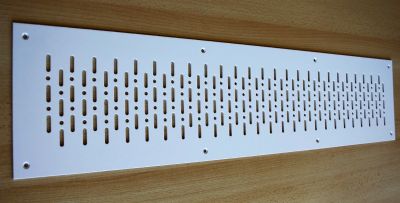

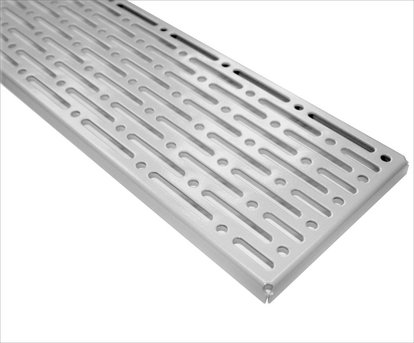

ADO Schlitzblechgitter Lüftungsprofil weiß

Sie erhalten bei uns Original ADO^®-Schlitzblechgitter / Lüftungsprofil aus Aluminium-Blech oder verzinktem Stahlblech in 1 mm Stärke in vielfältigen Ausführungsmöglichkeiten dem jeweiligen Bedarf und Projekt perfekt anpassbar. Diese leichten, nicht begehbaren Gitter fertigen wir grundsätzlich individuell nach Kundenwunsch. Es steht somit keine Standardware in Standardabmessungen zur Verfügung. Die filigrane Optik sowie der Preis werden Sie überzeugen.

Es stehen diverse Lochbilder in unterschiedlichen Formen und Größen für einen optimalen Luftdurchlass zur Auswahl.

Erfahren Sie mehr

Übersicht unserer verschiedenen Bauarten:

Profil

Bauart

Ausführungen

Eigenschaften

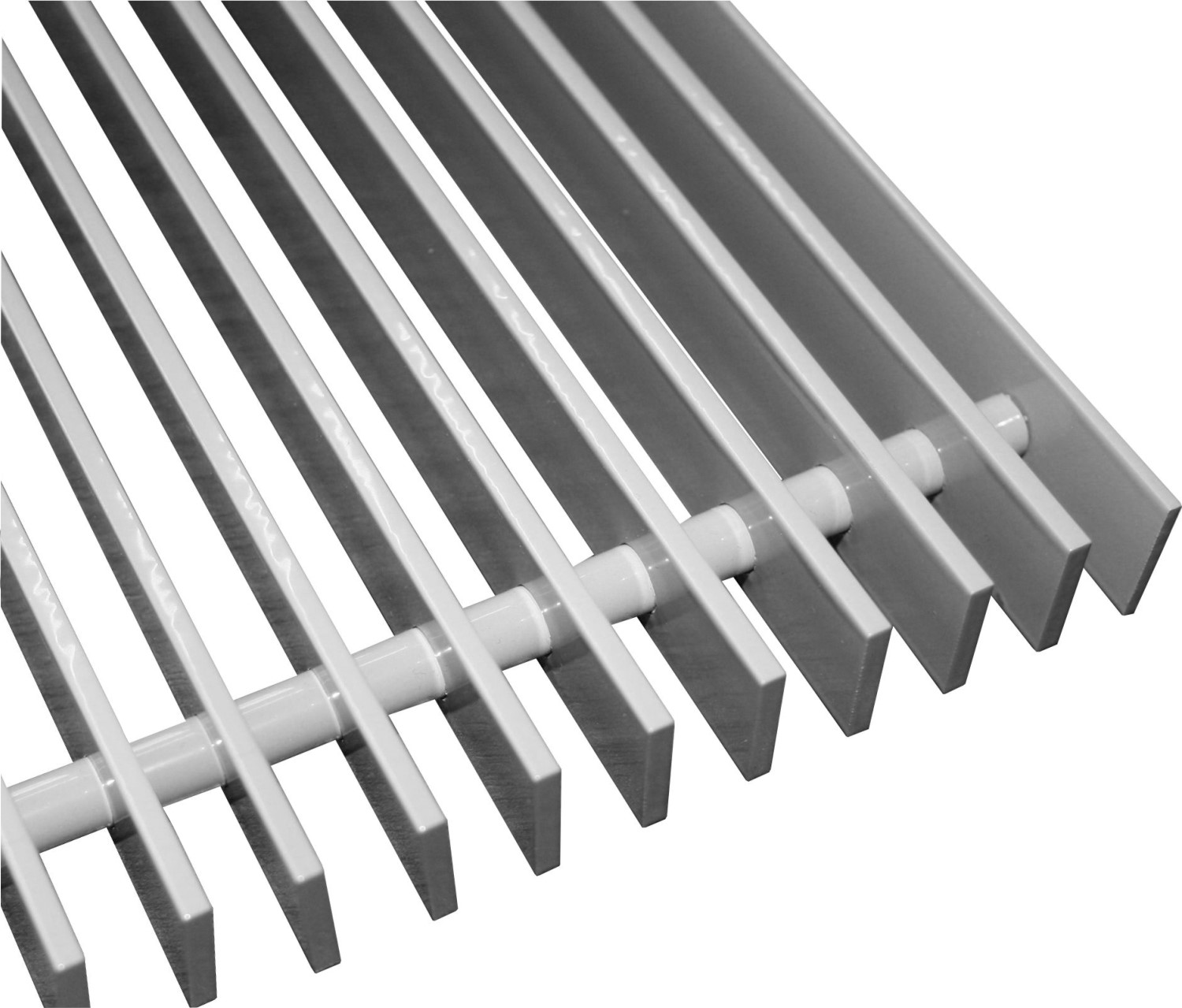

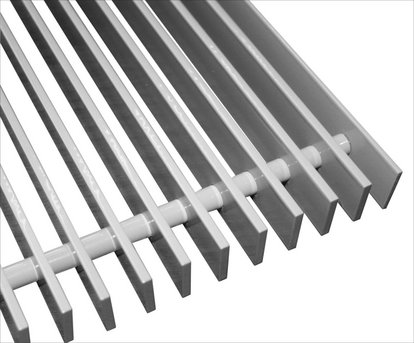

Original ADO^®-Lüftungsgitter / Lineargitter

LG^®-20 / LG^®-25

Lamellengitter als Zu- und Abluftgitter

- mit Lamellen aus Alu-Flachprofil

- mit Alu-Rundrohr (8 x 1 mm) verpresst

starr

Profilhöhen:	• 20 mm \| • 25 mm
Profilbreite:	• 3 mm
Profilabstände:
• 10 mm (77 % freier Querschnitt)
• 15 mm (83 % freier Querschnitt)
• 20 mm (87 % freier Querschnitt)

bedingt begehbar
optisch sehr filigran
leicht
günstige Luftdurchlässigkeit
optimal mit Rahmen kombinierbar

⇒ mehr Details über LG^®-20/LG^®-25

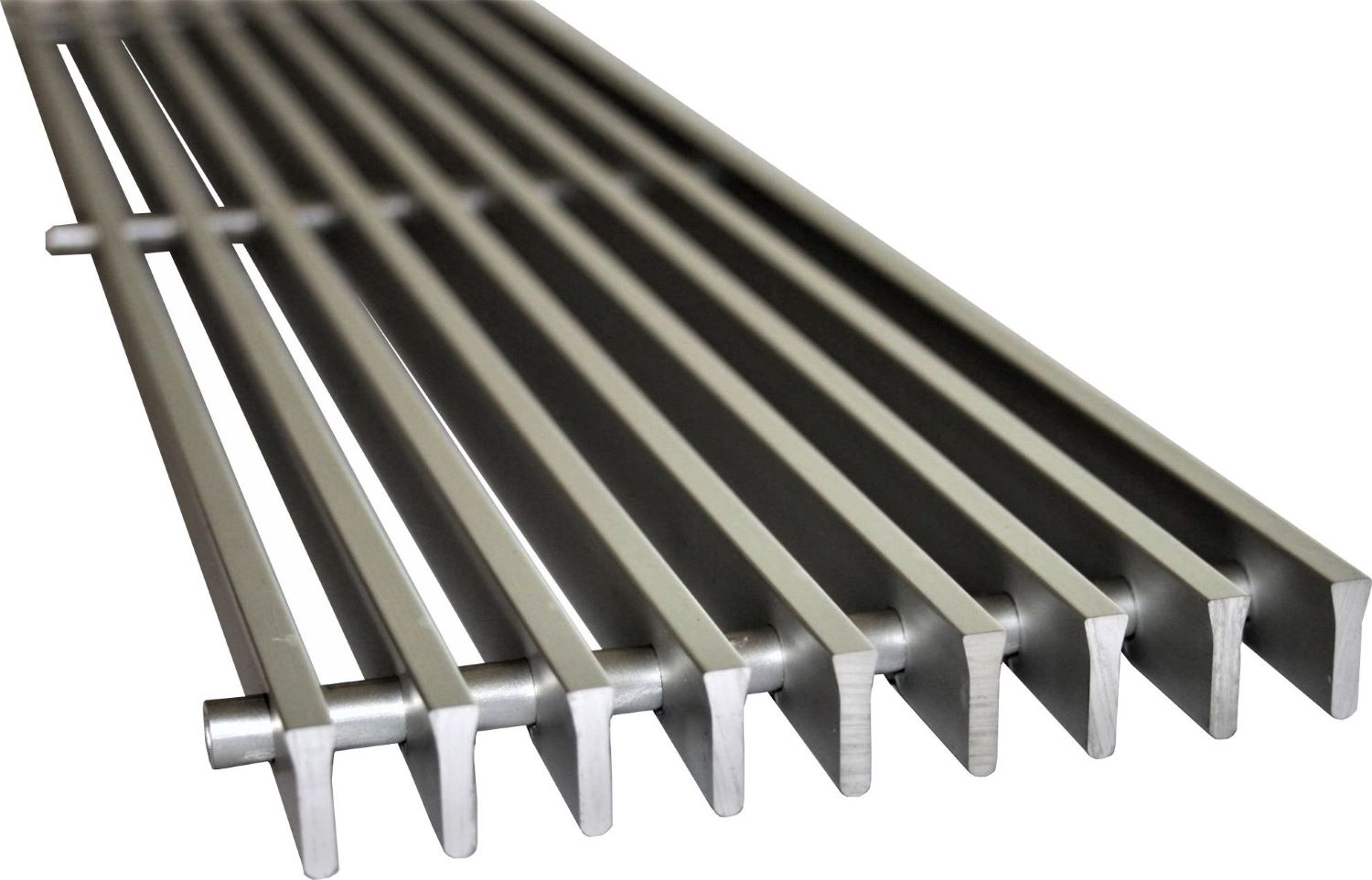

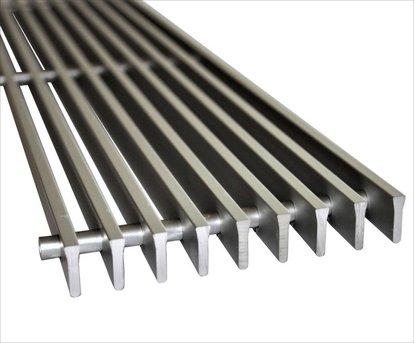

Original ADO^®-Lüftungsgitter / Lineargitter

LG^®-T-18 / LG^®-T-20 / LG^®-T-22

Lamellengitter als Zu- und Abluftgitter

- mit Lamellen aus massivem, aerodynamischem Alu-T-Profil

- mit Alu-Rundrohr (8 x 1 mm) verpresst

starr

Profilhöhen:	• 18 mm \| • 20 mm \| • 22 mm
Profilbreite:	• 5,5 mm
Profilabstände:
• 10 mm (65 % freier Querschnitt)
• 15 mm (73 % freier Querschnitt)
• 20 mm (79 % freier Querschnitt)

bedingt begehbar
optisch sehr filigran
leicht
günstige Luftdurchlässigkeit durch aerodynamische Tropfenform
optimal mit Rahmen kombinierbar

⇒ mehr Details über LG^®-T-18/LG^®-T-20/LG^®-T-22

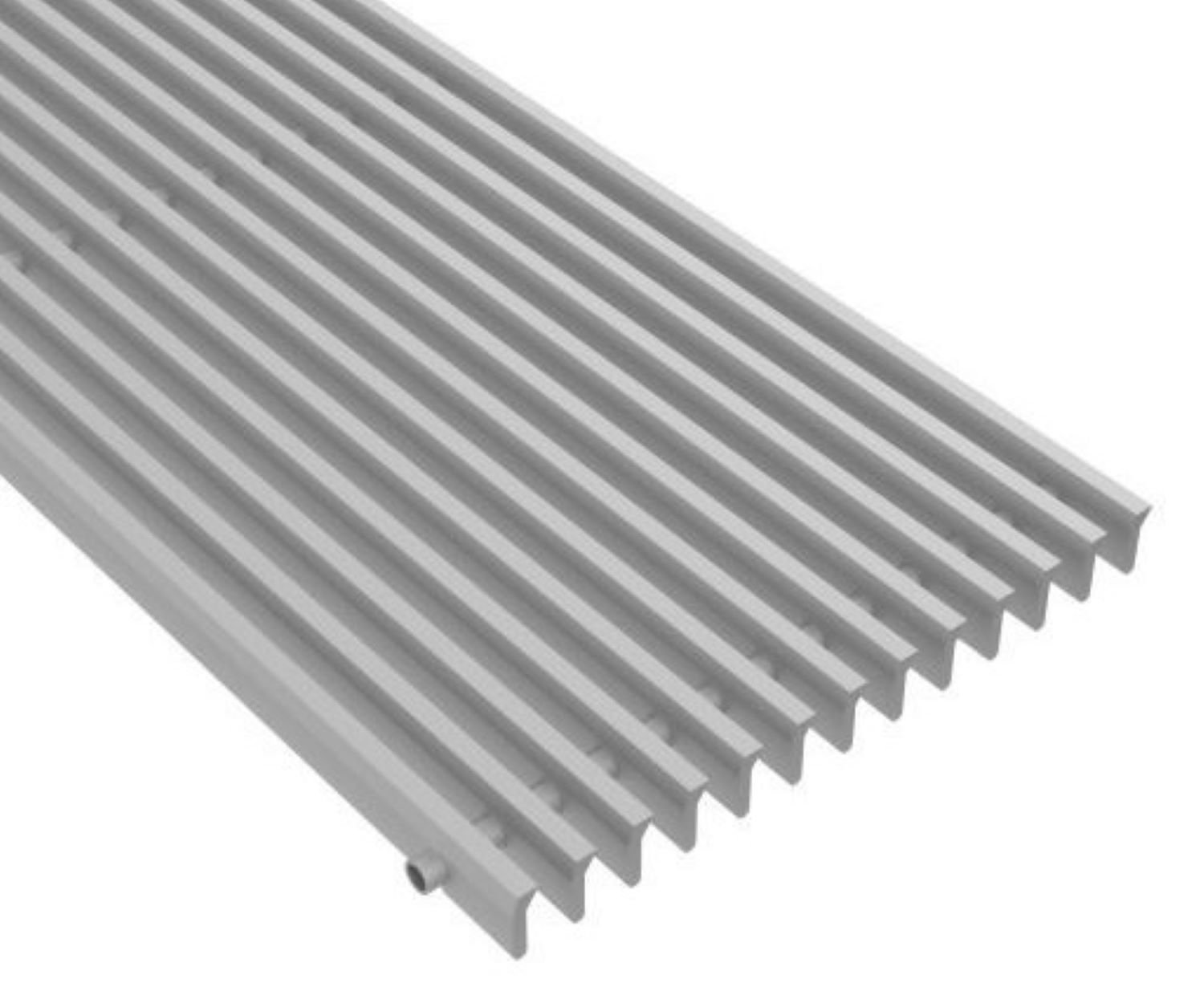

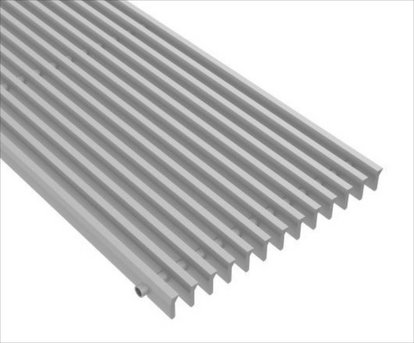

Original ADO^®-Lüftungsgitter / Lineargitter

LG^®-TS-18 (schräggeneigtes Profil)

Lamellengitter als Zu- und Abluftgitter

- mit Lamellen aus massivem, aerodynamischem, schräggeneigtem Alu-TS-Profil

- mit Alu-Rundrohr (8 x 1 mm) verpresst

starr

Profilhöhe:	• 18 mm
Profilbreite:	• 5,5 mm
Profilabstände:
• 10 mm (65 % freier Querschnitt)
• 15 mm (73 % freier Querschnitt)
• 20 mm (79 % freier Querschnitt)

guter Sichtschutz aufgrund der schrägen Neigung
bedingt begehbar
optisch sehr filigran
leicht
günstige Luftdurchlässigkeit durch aerodynamische Tropfenform
optimal mit Rahmen kombinierbar

⇒ mehr Details über LG^®-TS-18

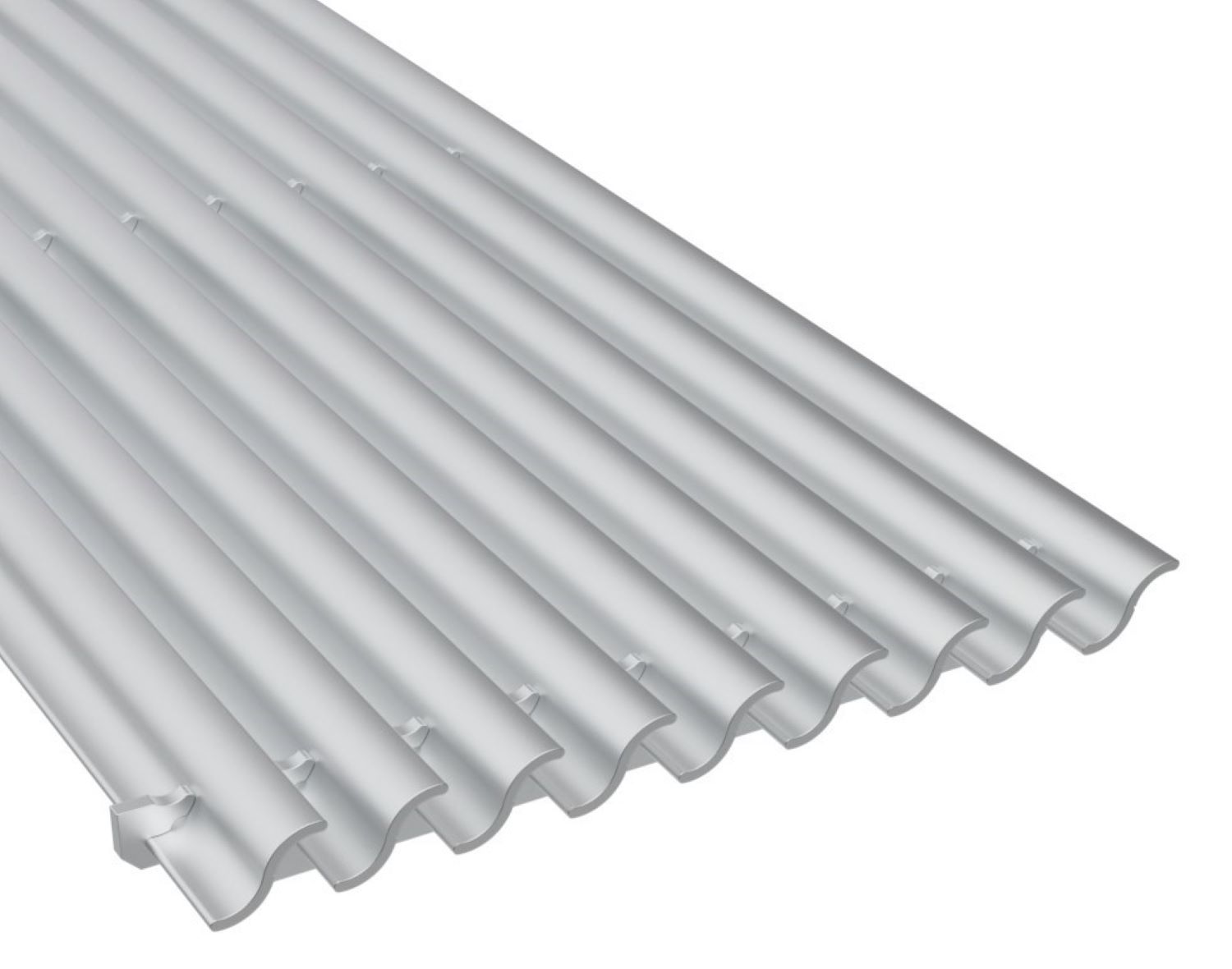

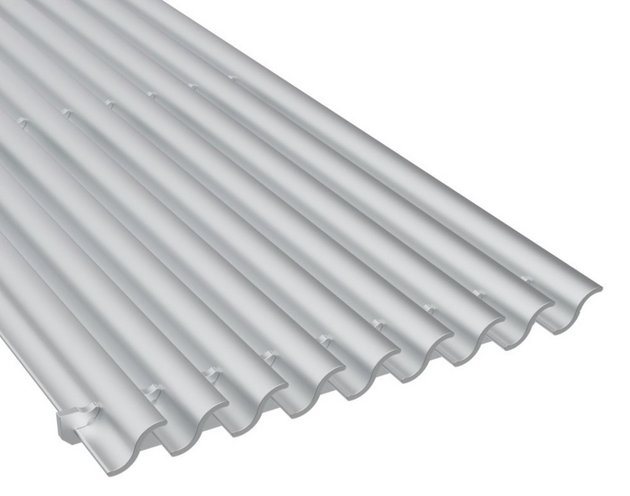

Original ADO^®-Lüftungsgitter / Lineargitter

LG^®-KS-18 und LG^®-KS 30°-18 (30° vertikal abgeflachte Sichtseite)

Lamellengitter als Zu- und Abluftgitter

- mit Lamellen aus Alu-Vollmaterial in S-Form

- mit Alu-Kämmen verpresst

starr

Höhe im Auf-lagebereich:	• mind. 18 mm
Profilbreite:	• 23 mm
Profilabstände:
• 0 mm (50 % freier Querschnitt)
• 5 mm (65 % freier Querschnitt)
• 10 mm (75 % freier Querschnitt)

nicht begehbar
leicht
guter Sichtschutz - durch Neigung der S-Lamellen kann Durchsicht verhindert werden
gezielte Luftführung möglich
Lamellenabstände individuell anpassbar
verschiedene Einbauvarianten
optimal mit Rahmen kombinierbar

⇒ mehr Details über LG^®-KS

Neu im Sortiment:

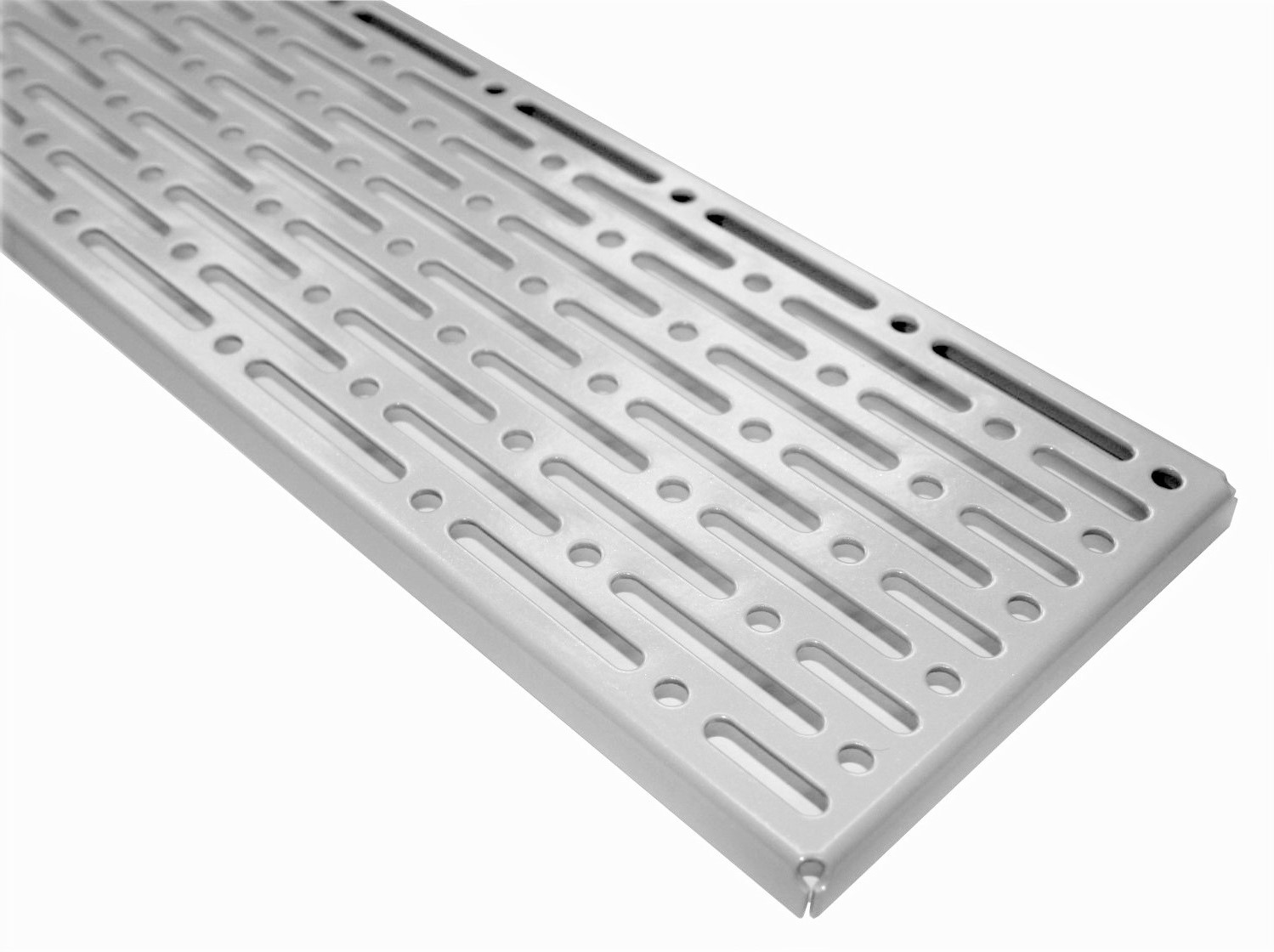

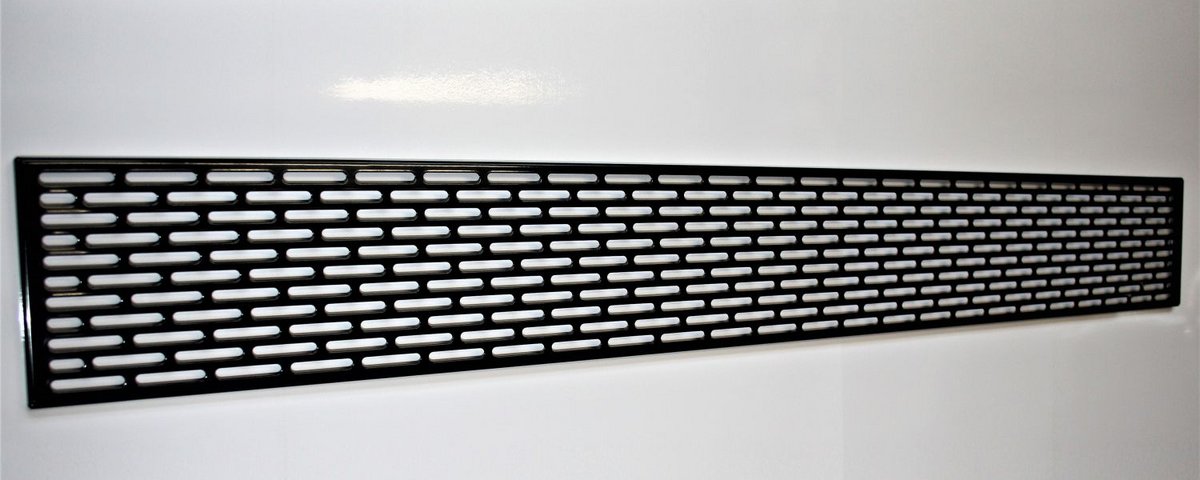

Original ADO^®-Schlitzblechgitter/Lüftungsprofil

für Heizungs- und Lüftungskanäle

leichte Gitter aus Aluminium-Blech (AlMg3) oder verzinktem Stahlblech

starr

Material-stärken:	• 1 mm \| • 1,5 mm \| • 2 mm
Profilabmessungen: nach Kundenwunsch
Länge:	• max. 2.450 mm
Breite:	• max. 1.200 mm
Ausführungen:
• ohne oder mit Bohrungen zur Befestigung
• ohne oder mit Seitenteilen (Höhe nach Wunsch)
• einfache oder mehrfache Kantung der Seitenteile
• Lochbilder in Form und Größe nach Wunsch
• ohne oder mit Versteifung

nicht begehbar
filigranes Aussehen
sehr leicht
individuelle Optik
optimaler Luftdurchlass durch unterschiedliche Lochbilder
farblich perfekt anpassbar mit pulverbeschichteter oder eloxierter Oberfläche

⇒ mehr Details über Schlitzblechgitter

Original ADO^®-Lüftungsgitter / Lineargitter

LG^®-20 / LG^®-25

Lamellengitter als Zu- und Abluftgitter

- mit Lamellen aus Alu-Flachprofil

- mit Alu-Rundrohr (8 x 1 mm) verpresst

Ausführung:

starr

Roststabhöhen:

20 mm
25 mm

Eigenschaften:

bedingt begehbar
optisch sehr filigran
leicht
günstige Luftdurchlässigkeit
optimal mit Rahmen kombinierbar

⇒ mehr Details über LG^®-20/LG^®-25

Original ADO^®-Lüftungsgitter/ Lineargitter

LG^®-T-18 / LG^®-T-20 / LG^®-T-22

Lamellengitter als Zu- und Abluftgitter

- mit Lamellen aus massivem, aerodynamischem Alu-T-Profil

- mit Alu-Rundrohr (8 x 1 mm) verpresst

Ausführung:

starr

Roststabhöhen:

18 mm
20 mm
22 mm

Eigenschaften:

bedingt begehbar
optisch sehr filigran
leicht
günstige Luftdurchlässigkeit durch aerodynamische Tropfenform
optimal mit Rahmen kombinierbar

⇒ mehr Details über LG^®-T-18/LG^®-T-20/LG^®-T-22

Original ADO^®-Lüftungsgitter / Lineargitter

LG^®-TS-18 (schräggeneigtes Profil)

Lamellengitter als Zu- und Abluftgitter

- mit Lamellen aus massivem, aerodynamischem, schräggeneigtem Alu-TS-Profil

- mit Alu-Rundrohr (8 x 1 mm) verpresst

Ausführung:

starr

Roststabhöhen:

18 mm

Eigenschaften:

guter Sichtschutz aufgrund der schrägen Neigung
bedingt begehbar
optisch sehr filigran
leicht
günstige Luftdurchlässigkeit durch aerodynamische Tropfenform
optimal mit Rahmen kombinierbar

⇒ mehr Details über LG^®-TS-18

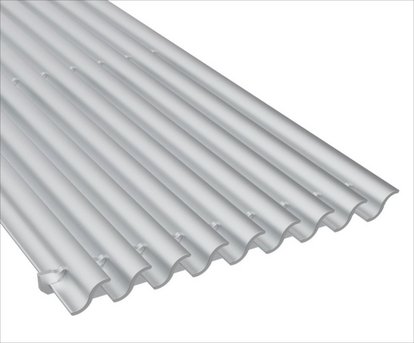

Original ADO^®-Lüftungsgitter / Lineargitter

LG^®-KS und LG^®-KS 30 (30° vertikal abgeflachte Sichtseite)

Lamellengitter als Zu- und Abluftgitter

- mit Lamellen aus Alu-Vollmaterial in S-Form

- mit Alu-Kämmen verpresst

Ausführung:

starr

Roststabhöhen:

ca. 18 mm
ca. 23 mm

Eigenschaften:

nicht begehbar
leicht
guter Sichtschutz - durch Neigung der S-Lamellen kann Durchsicht verhindert werden
gezielte Luftführung möglich
Lamellenabstände individuell anpassbar
verschiedene Einbauvarianten
optimal mit Rahmen kombinierbar

⇒ mehr Details über LG^®-KS

Neu im Sortiment:

Original ADO^®-Schlitzblechgitter / Lüftungsprofil

für Heizungs- und Lüftungskanäle

leichte Gitter aus Aluminium-Blech (AlMg3) oder verzinktem Stahlblech in 1mm, 1,5 mm und 2 mm Stärke

Ausführungen:

starr
in vielen verschiedenen Abmessungen nach Kundenwunsch

Eigenschaften:

filigranes Aussehen
unterschiedliche Lochbilder für einen optimalen Luftdurchlass und eine individuelle Optik
Oberfläche pulverbeschichtet oder eloxiert - farblich perfekt anpassbar

⇒ mehr Details über Schlitzblechgitter

Befestigungslösungen - Lüftungsgitter fest mit Rahmen verbunden

Es stehen verschiedene Befestigungslösungen und Einbauhilfen für einen praktischen Einbau unserer Lüftungsgitterausführungen zur Auswahl.

Aufgrund unserer Flexibilität sind wir in der Umsetzung weiterer Lösungen nach Ihren Wünsche und Vorgaben offen und erarbeiten auch gern mit Ihnen zusammen projektbezogene Einbauvarianten.

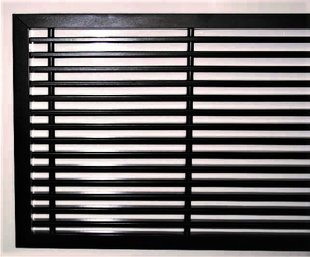

Variante 1 - LG®-R:

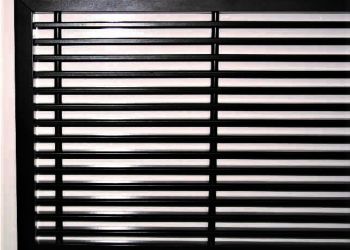

ADO Befestigungslösung Lüftungsgitter mit umlaufendem Winkelrahmen verschweißt

Lüftungsgitter (alle Stabformen) mit umlaufendem Winkelrahmen verschweißt

LG^®-R - Maßblatt

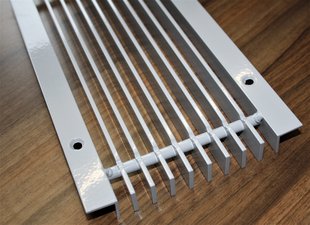

Variante 2 - LG®-R2:

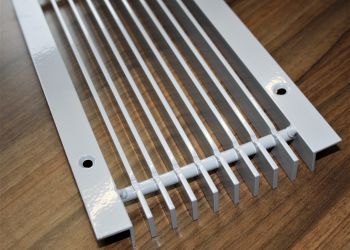

ADO Befestigungslösung Lüftungsgitter mit Winkeln verschweißt

Lüftungsgitter (alle Stabformen) mit Winkeln oben und unten verschweißt - auch mit Befestigungslöchern

LG^®-R2 - Maßblatt

Variante 3:

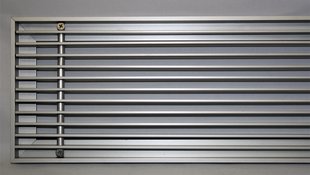

ADO Befestigungslösung Lüftungsgitter durch Rundrohr anschraubbar

Lüftungsgitter (alle Stabformen) durch Rundrohr in Rahmen/Unterkonstruktion anschraubbar (für Revisionierung)

Zeichnung

Variante 4:

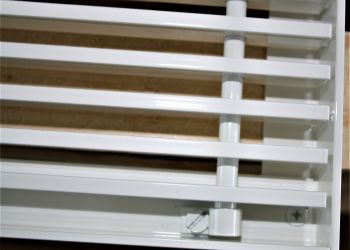

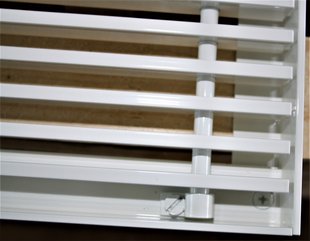

ADO Befestigungslösung mit Kabelschellen im Rahmen anschraubbar

Lüftungsgitter (alle Stabformen) mit Kabelschellen in Rahmen/Unterkonstruktion anschraubbar (für Revisionierung)

Original ADO^®-Rahmensysteme

Unsere verschiedenen Rahmensysteme machen unser Angebot komplett. Hier finden Sie die passende Lösung für Ihr Projekt. Unsere unterschiedlichen Ausführungen sind vielfältig kombinier- und einsetzbar.
