Original ADO®-STEINRINNE
- Rinne für Steineinlage -
FRI-SU

Begehbares Entwässerungssystem der Belastungsklasse A15 als Steinrinne für ein harmonisches Einfügen in die Belagsfläche mit integrierter, herausnehmbarer Wanne, die als Aufnahme zugeschnittener Plattenbeläge dient für Terrassen, Balkone, Loggien, Hofflächen, Dachbereiche und im Galabau

  • für eine moderne und dezente Gestaltung

  • durch elegante Kombination von Edelstahl und Belag

  • übergangslose Anarbeitung an objektbezogene Situation

  • aufgrund der filigranen Rahmenkante

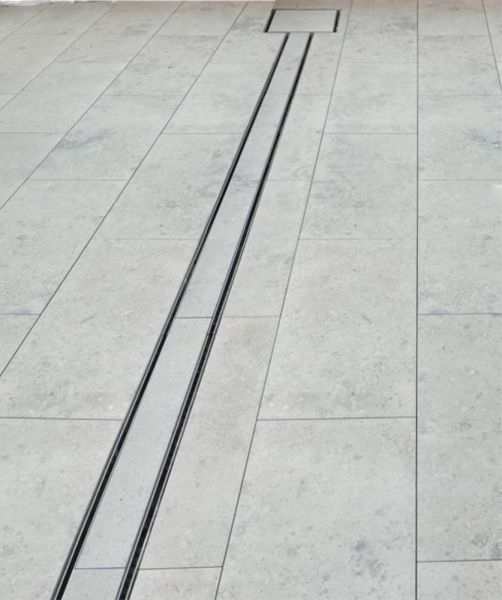

  • mit Single-Schlitz oder Doppelschlitz

  • zur effizienten Wasserableitung je nach Einbausituation

  • leichte Handhabung

  • für Wartungszwecke und eine problemlose Reinigung



T e c h n i s c h e   D e t a i l s :



Profil:
mehrfach gekantetes  1-mm-Edelstahlblech
mit filigraner Rahmenkante und Endblechen,
mit U-Profil als Einlegewanne,
mit Querverstrebungen zur Wannenaufnahme

Belagsstärken:    • 10 mm, • 20 mm, • 30 mm u. a.

Steinrinnenkörper:
Höhe:    • ab 60 mm
Breite:    • mind. ≥ Höhe

max. Stücklängen (Teilstücke):
• 2.450 mm (zugesammenschraubbar) + Restpassmaß

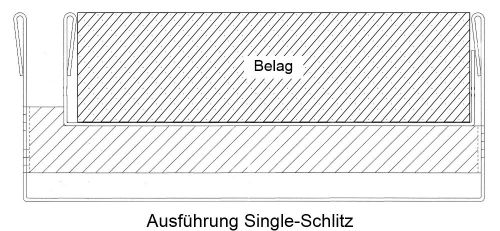

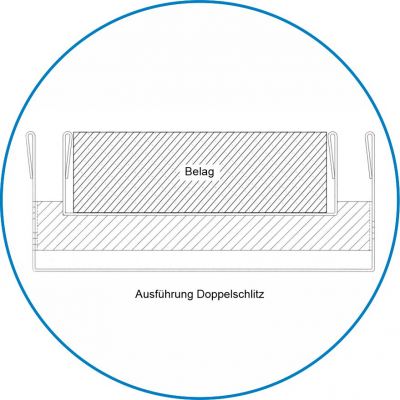

Für eine optimale Entwässerung führen wir die Konstruktion flexibel - je nach Wasseranfall und projektbezogener Einbausituation - mit einem Single-Schiltz (einseitig) oder einem Doppelschlitz (beidseitig) aus.

Die Einlegewanne (U-Profil) dient der Aufnahme zugeschnittener Plattenbeläge (aus Stein, Keramik u. a.) in Stärken von z. B. 10 mm, 20 mm, 30 mm (auf Wunsch sind auch andere Belagsstärken möglich) und lässt sich z. B. für eine Wartung oder Reinigung problemlos aus der Steinrinne entnehmen.

Zwei Systeme der Entwässerung der Steinrinne:

  • geschlossene (nicht abgedichtete) Entwässerungsrinne: Transport des Regenwassers durch eingearbeitete Ablaufstutzen in dafür vorgesehene Kanalsysteme oder Sickerschächte
  • geschlitzte/perforierte Drainagerinne: Ableiten des Regenwassers über eingearbeitete Schlitze (einseitig oder beidseitig) ins umgebende Kiesbett

Einlegewanne:

  • Perforation im Boden

Ausführungsmöglichkeiten:

  • Bördelung flexibel (i. d. R. nach unserem Ermessen)
  • gerade
  • Gehrungen in beliebigen Winkeln
  • Ausschnitte oder Aussparungen (z. B. für Fallrohre)
  • Abflussstutzen mit Ausrichtung nach unten, seitlich oder stirnseitig
  • Sonderwünsche

Oberfläche:  roh (2-B)

Datenblätter:
 +49 5937 8121
Anfrage

- technische Änderungen vorbehalten -
