Original ADO^®-Sonnenschutz

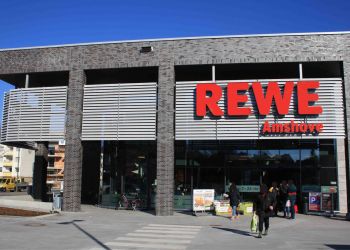

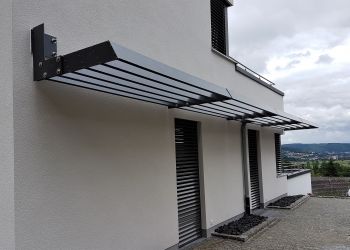

starrer Sonnenschutz als vertikale und horizontal auskragende Verschattungslösungen

Wir fertigen Sonnenschutzlösungen für unterschiedliche starre Verschattungsmodelle. Dabei stehen sowohl vertikale als auch horizontal auskragende Systeme mit vielen verschiedenen Lamellenausführungen zur Auswahl. Projektbezogene Konstruktionen setzen wir flexibel und wirtschaftlich um. Anwendungsbereiche unserer Sonnenschutzkonstruktionen sind Verwaltungsgebäude, Konferenzzentren, Veranstaltungsräume, Privathäuser, Einkaufszentren und öffentliche Einrichtungen wie Krankenhäuser, Kitas und Schulen. Sie bieten Lösungen als:

✓ Verschattung, ✓ Blendschutz, ✓ Sichtschutz, ✓ Verkleidungen

und in vielen weiteren Bereichen

Unsere verschiedenen Konstruktionen sind wartungsfrei, robust, langlebig und windsicher. Sie lassen dem Planer Raum in der optischen Gestaltung und überzeugen durch hohe Qualität und extreme Variabilität:

Materialien:

komplett aus Aluminium
aus Flachlamellen, s-/z-förmigen Sonderlamellen und elliptischen oder rechteckigen Hohlprofillamellen
viele verschiedene Lamellengrößen, Oberflächenausführungen und Farben (Pulverbeschichtung und Eloxalqualität)

Ausführungen:

vertikale oder horizontal auskragende Lösungen
gerade, rund, polygonal, mit Ausschnitten nach Wunsch
als komplett vormontierte und beschichtete Lamellenelemente oder als komplett vorbereitete Bausätze zur bauseitigen Montage
unterschiedliche Kragarmausführungen und verschiedene Montagevarianten

Unsere spezielle Original ADO^®-Lamellen-Halterung nimmt die wärmebedingten Spannungen geräuschlos auf.

Zu unserem Produktsortiment zählen auch Original ADO^®-Sonnenschutzanlagen / Großlamellensysteme, die aus elliptischen Hohlprofilen komplett aus Aluminium und komplett beschichtet hergestellt werden. Wir bieten zahlreiche Varianten.

Unsere verschiedenen Konstruktionen sind wartungsfrei, robust, langlebig und windsicher. Sie lassen dem Planer Raum in der optischen Gestaltung und überzeugen durch hohe Qualität und extreme Variabilität:

Materialien:

komplett aus Aluminium
aus Flachlamellen, s-/z-förmigen Sonderlamellen und elliptischen oder rechteckigen Hohlprofillamellen
viele verschiedene Lamellengrößen, Oberflächenausführungen und Farben (Pulverbeschichtung und Eloxalqualität)

Ausführungen:

vertikale oder horizontal auskragende Lösungen
gerade, rund, polygonal, mit Ausschnitten nach Wunsch
als komplett vormontierte und beschichtete Lamellenelemente oder als komplett vorbereitete Bausätze zur bauseitigen Montage
unterschiedliche Kragarmausführungen und verschiedene Montagevarianten

Unsere spezielle Original ADO^®-Lamellen-Halterung nimmt die wärmebedingten Spannungen geräuschlos auf.

Zu unserem Produktsortiment zählen auch Original ADO^®-Sonnenschutzanlagen / Großlamellensysteme, die aus elliptischen Hohlprofilen komplett aus Aluminium und komplett beschichtet hergestellt werden. Wir bieten zahlreiche Varianten.

Übersicht unserer verschiedenen Bauarten:

Profil

Bauart

Ausführungen

Eigenschaften

Original ADO^®-Sonnenschutz

SB (SB-1 wurde integriert)

Verschattungmodelle

- mit Lamellen aus Aluminium-Standard-Flachprofilen 40 x 3 mm bis 120 x 3 mm

- mit Querverbindung aus Alu-Rundrohr ∅ 10 mm verschweißt

seitlicher Abschluss mit
- Variante 1: patentiertem Dehnungsausgleichssystem oder
- Variante 2: Befestigungsplättchen
Befestigungsvarianten:
- fassadenseitig mit U-Profil oder Kastenprofil zur Längsversteifung
- stirnseitig als seitlicher Abschluss

starr

Lamellenabstand:	• ab 40 mm
Abstand der Querverbindung:
• nach Statik (max. 400 mm)

gute Verschattung
horizontal auskragend
nicht begehbar
robust
komplette Lamellenelemente
extrem variable
filigrane, architektonisch gradlinige Bauweise
geräuschlose Aufnahme temperaturbedingter Längenausdehnungen
Montage: unterhalb, zwischen oder auf Kragarmen

⇒ mehr Details über SB

Original ADO^®-Sonnenschutz

SB-EL-H / SB-EL-V

Verschattungsmodelle

- mit Lamellen aus elliptischen, stranggepressten Aluminium-Hohlprofilen - standardmäßig:

100 x 26 mm und
150 x 35 mm

und alternativ auch aus Aluminium-Rechteck-Hohlprofilen

vertikale und horizontale Systeme oder einzelne Lamellen
verschiedene Befestigungmöglichkeiten

starr

Lamellen-abstand:	• projektabhängig
Lamellen-neigung:	• projektabhängig

gute Verschattung
vertikal und horizontal auskragend
nicht begehbar
auch Konsolen und Kragarme lieferbar
einzelne Lamellen zur direkten Montage am Kragträger
komplett vorkonfektionierte Lamellenelemente für eine reduzierte Montagezeit

⇒ mehr Details über SB-EL-H/SB-EL-V

Original ADO^®-Sonnenschutz

SB-S

Verschattungsmodelle

- mit Lamellen aus S-förmigen, stranggepressten Aluminium-Sonderprofilen 90 x 100 mm unter 45 °

- mit Querverbindung aus Alu-Rundrohr ∅ 10 x 2,5 mm und ∅ 16 x 2,5 mm im Original ADO^®-Schraubsystem verschraubt

seitlich an U-Profilen befestigt
auch mit patentierten Seitenteilen
alternativ mit Löchern in den Seitenteilen zur direkten Befestigung auf dem Kragarm

starr

Lamellenabstand:	• ab 20 mm
Abstand der Querverbindung:
• nach Statik

gute Verschattung
horizontal auskragend
nicht begehbar
freitragende Elementlängen von bis zu ca. 3 m bzw. auch 6 m in verstärkter Ausführung lieferbar
Montage: unterhalb, zwischen oder auf Kragarmen

⇒ mehr Details über SB-S

Original ADO^®-Sonnenschutz

SB-L

Verschattungsmodelle

- mit Lamellen aus Aluminium-Standard-Flachprofilen 40 x 3 mm bis 120 x 3 mm

- mit Querverbindung aus Alu-Rundrohr ∅ 10 x 2,5 mm und ∅ 16 x 2,5 mm im Original ADO^®-Schraubsystem verschraubt

stirnseitig mit Befestigungsplättchen zur Befestigung an Kragarmen
mit eingeschweißten Plättchen

→ auch als Lamellendecke oder Lamellenwand

starr

Lamellenabstand:	• ab 20 mm
Abstand der Querverbindung:
• nach Statik

komplett vorgefertigte Lamellenelemente von bis zu 3.000 x 1.500 mm
gute Verschattung
vertikal und horizontal auskragend
robust
optisch hochwertig mit Designanspruch
nicht begehbar
auch als Wand- und Deckenverkleidung

⇒ mehr Details über SB-L

Original ADO^®-Sonnenschutz

SB (SB-1 wurde integriert)

Verschattungsmodelle

- mit Lamellen aus Aluminium-Standard-Flachprofilen 40 x 3 mm bis 120 x 3 mm

- mit Querverbindung aus Alu-Rundrohr ∅ 10 mm verschweißt

seitlicher Abschluß:
- Variante 1: mit patentiertem Dehnungsausgleichssystem oder
- Variante 2: mit Befestigungsplättchen
Befestigungsvarianten:
- fassadenseitig mit U-Profil oder Kastenprofil zur Längsversteifung
- stirnseitig als seitlicher Abschluss

Ausführung:

starr

Lamellenabstand:

ab 40 mm

Eigenschaften:

gute Verschattung
horizontal auskragend
nicht begehbar
robust
komplette Lamellenelemente
extrem variable
filigrane, architektonisch gradlinige Bauweise
Montage: unterhalb, zwischen oder auf Kragarmen

⇒ mehr Details über SB

Original ADO^®-Sonnenschutz

SB-EL-H / SB-EL-V

Verschattungsmodelle

- mit Lamellen aus elliptischen, stranggepressten Aluminium-Hohlprofilen - standardmäßig:

100 x 26 mm und
150 x 35 mm

und alternativ auch aus Aluminium-Rechteckhohlprofilen

vertikale und horizontale Systeme oder einzelne Lamellen
verschiedene Befestigungmöglichkeiten

Ausführung:

starr

Eigenschaften:

gute Verschattung
vertikal und horizontal auskragend
nicht begehbar
auch Konsolen und Kragarme lieferbar
einzelne Lamellen zur direkten Montage am Kragträger
komplett vor-konvektionierte Lamellenelemente für eine reduzierte Montagezeit

⇒ mehr Details über SB-EL-H/SB-EL-V

Original ADO^®-Sonnenschutz

SB-S

Verschattungsmodelle

- mit Lamellen aus S-förmigen, stranggepressten Aluminium-Sonderprofilen 90 x 100 mm unter 45 °

- mit Querverbindung aus Aluminium-Rundrohr ∅ 10 x 2,5 mm und ∅ 16 x 2,5 mm im Original ADO^®-Schraubsystem verschraubt

seitlich an U-Profilen befestigt
auch mit patentierten Seitenteilen
alternativ mit Löchern in den Seitenteilen zur direkten Befestigung auf dem Kragarm

Ausführunge:

starr

Lamellenabstand:

ab 20 mm

Eigenschaften:

gute Verschattung
horizontal auskragend
nicht begehbar
freitragende Elementlängen von bis zu ca. 3 m bzw. auch 6 m in verstärkter Ausführung lieferbar
Montage: unterhalb, zwischen oder auf Kragarmen

⇒ mehr Details über SB-S

Original ADO^®-Sonnenschutz

SB-L

Verschattungsmodelle

- mit Lamellen aus Aluminium-Standard-Flachprofilen 40 x 3 mm bis 120 x 3 mm

- Querverbindung aus Aluminiu-Rundrohr ∅ 10 x 2,5 mm und ∅ 16 x 2,5 mm im Original ADO^®-Schraubsystem verschraubt

stirnseitig mit eingeschweißten Befestigungsplättchen zur Befestigung an Kragarmen
mit eingeschweißten Plättchen

→ auch als Lamellendecke oder Lamellenwand

Ausführungen:

starr

Lamellenabstand:

ab 20 mm

Eigenschaften:

gute Verschattung
vertikal und horizontal auskragend
optisch hochwertig mit Designanspruch
nicht begehbar
auch als Wand- und Decken-verkleidung

⇒ mehr Details über SB-L

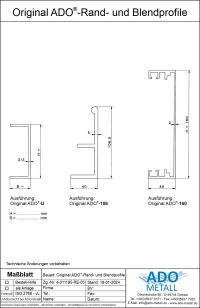

Original ADO®-Rand- und Blend-Profile

ADO Rand- und Blendprofile für Sonnenschutz

Es stehen drei Ausführungen zur Auswahl:

Original ADO^®-U,
Original ADO^®-106 und
Original ADO^®-160

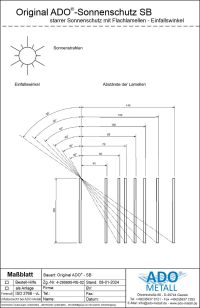

Original ADO®-Sonnenschutz Bauarten mit Flachlamellen - Einfallswinkel der Sonne → Abstände der Lamellen

ADO Sonnenschutz mit Flachlamellen Lamellenabstände Sonneneinfall

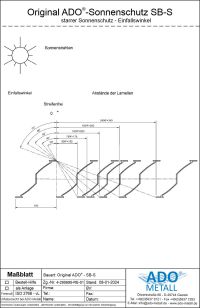

Original ADO®-Sonnenschutz SB-S mit s-förmigen Lamellen - Einfallswinkel der Sonne → Abstände der Lamellen

ADO Sonnenschutz mit s-förmigen Lamellen Lamellenabstände Sonneneinfall

Original ADO^®-Kragarmlösungen

Wir führen verschiedene Kragarmlösungen im Sortiment. Die Montage kann je nach Ausführung auf, zwischen oder unter den Kragarmen erfolgen:

	Kragarmausführungen	Montage
	Kragarm für Gehrungsecken
	kurzer Kragarm aus Aluminium oder Stahl - verschweißt oder verschraubt	→ zwischen den Kragarmen
	kurzer Kragarm aus Aluminium oder Stahl - verschweißt oder verschraubt	→ zwischen den Kragarmen
	kurzer Kragarm aus Aluminium oder Stahl - verschweißt oder verschraubt	→ zwischen den Kragarmen
	Kragarm aus Aluminium	→ unterhalb des Kragarmes
	gevouteter, verschweißter Blechträger aus Alumium oder Stahl	→ auf dem Kragarm aufliegend
	Kragarm aus Stahl-T-Walzprofil, an Kopfplatte verschweißt mit Oberfläche stahlverzinkt oder stahlverzinkt und pulverbeschichetet	→ unterhalb des Kragarmes
	Kragarm aus Aluminium	→ unterhalb des Kragarmes
	gevouteter, verschweißter Blechträger aus Alumium oder Stahl	→ auf dem Kragarm aufliegend

Wir führen verschiedene Kragarmlösungen im Sortiment. Die Montage kann je nach Ausführung auf, zwischen oder unter den Kragarmen erfolgen:

	Kragarmausführungen
	Kragarm für Gehrungsecken
	kurzer Kragarm aus Aluminium oder Stahl - verschweißt oder verschraubt - Montage: → zwischen den Kragarmen
	kurzer Kragarm aus Aluminium oder Stahl - verschweißt oder verschraubt - Montage: → zwischen den Kragarmen
	kurzer Kragarm aus Aluminium oder Stahl - verschweißt oder verschraubt - Montage: → zwischen den Kragarmen
	Kragarm aus Aluminium - Montage: → unterhalb des Kragarmes
	gevouteter, verschweißter Blechträger aus Alumium oder Stahl - Montage: → auf dem Kragarm aufliegend
	Kragarm aus Stahl-T-Walzprofil, an Kopfplatte verschweißt mit Oberfläche stahlverzinkt oder stahlverzinkt und pulverbeschichetet - Montage: → unterhalb des Kragarmes
	Kragarm aus Aluminium - Montage: → unterhalb des Kragarmes
	gevouteter, verschweißter Blechträger aus Alumium oder Stahl - Montage: → auf dem Kragarm aufliegend
