Original ADO®-SONNENSCHUTZ
SB-S
SB-S
→ horizontal auskragende Verschattungslösung

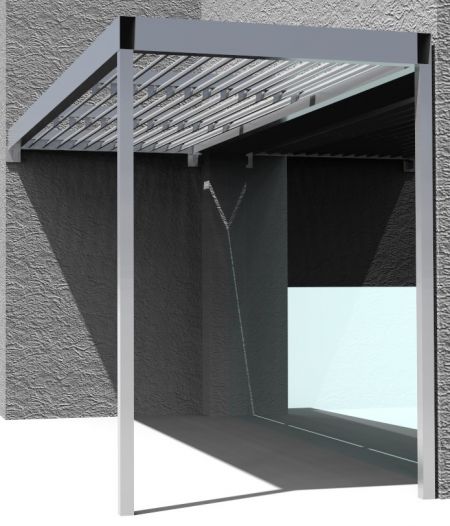

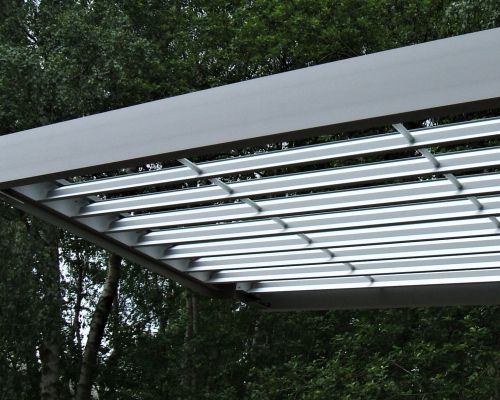

Starrer, nicht begehbarer Sonnenschutz aus S-förmigem Aluminium-Sonderprofil als komplette Lamellenelemente
-
in vielen Ausführungsvarianten
-
für eine flexible, projektbezogene Umsetzung
-
auch 6 m in verstärkter Ausführung
T e c h n i s c h e D e t a i l s :
| Profil: |

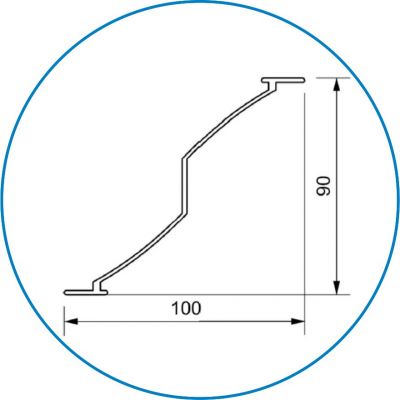

| Lamellen aus S-förmigen stranggepressten Aluminium-Sonderprofilen 90 x 100 mm |
| mit Querverbindung aus Aluminium-Rundrohr Ø 10 x 2,5 mm / Ø 16 x 2,5 mm |
| im Original ADO®-Schraubsystem verschraubt |
| Lamellenabstand: |
| • ab 20 mm |
| Abstand der Querverbindung: |
| • nach Statik |

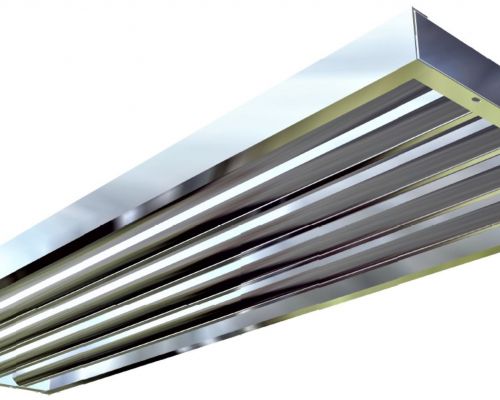

| Original ADO®-Randprofil als Sichtblende aus Aluminium: |
| • Original ADO®-100-U-Formprofil 100 x 40 x 3 mm bei Spannweiten bis 2.000 mm |
| • Original ADO®-160-U-Formprofil 160 x 40 x 2 mm bei Spannweiten bis 5.000 mm |
| • gem. Statik |
Auf Wunsch:
- mit verstärkten Seitenteilen
Oberflächenvarianten:
- roh
- natur eloxiert
- farbig eloxiert
- pulverbeschichtet nach RAL
| Befestigungsvariante fassadenseitig zur Längsversteifung: |
| • mit U-Profil |
| Befestigungsvarianten stirnseitig als seitlicher Abschluss: |
| • mit patentierten Seitenteilen zur geräuschlosen Aufnahme der temperaturbedingten Längenausdehnung |

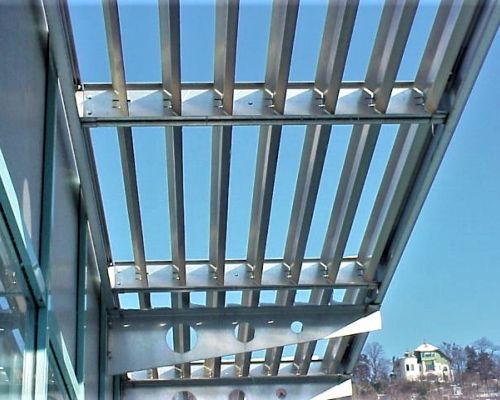

| - alternativ mit Löchern in den Seitenteilen zur direkten Befestigung auf Kragarm oder unterhalb von Haltern montiert (durchgängige Untersicht) |
| • alternative Abschlussvarianten: |
| - mit Rechteckrohr |
| - mit integriertem Winkelrahmen |
Datenblätter:
 |
+49 5937 8121 |
- technische Änderungen vorbehalten -
